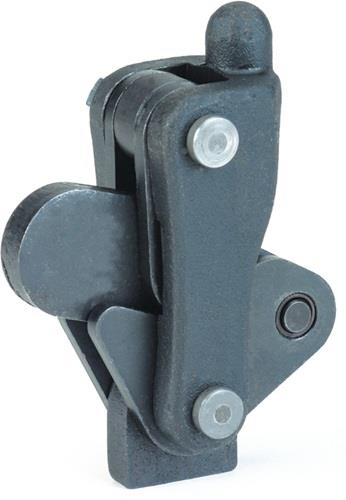

Modulspanner Nr.6809P Gr.10 m.Schwenkfuß schweißbar AMF
Produktnummer:
10130409
259,00 €
Highlights
- mit Schwenkfuß, schweißbare Ausführung
- Getriebe unter Winkelstellung anschweißbar
- geriebene und einsatzgehärtete Lagerbuchsen
- gehärtete, geschliffene und dauerhaft gefettete Bolzen
- Klemmmutter am Hebelarm für einstellbare Gängigkeit
- Werkstoff: Stahl, brüniert
- Hebelarm aus Stahlguss, brüniert Weitere technische Eigenschaften:
- F: 77 mm
- L: 155 mm
- B4: 90 mm
- H3: 25 mm
- H: 117 mm
- g: 28 °
- C2: 35 mm
- C1: 70 mm
- R: 14 mm
- R1: 25 mm
- C: 70 mm
- H4: 210 mm
- C3: 22 mm
- B2: 20 mm
- a: 200 °
- F1: 34 kN
- b: 60 °
- H2: 33,5 mm
- G: M16
- H1: 83 mm
Nicht mehr verfügbar
Hinweis: Individuell zu ergänzen, ganz nach den Anforderungen des Betriebsmittel- oder Vorrichtungsbaues
